2009.08.27 23:14
if-150메뉴얼 Yaesu(FT-817/857....)용 케이블 배선도에서 6핀 Data커넥터 와 8핀 CAT 커넥터 핀번호가 커넥터 분해했을때 전선연결부? 를 바라보는 방향인가요?
만들어진 케이블 테스터기로 찍어 도면과 비교해 보니 데이터 6핀커넥터는 커넥터 내부에서 보는 방향의 핀번호이고
8핀은 밖에서 봤을 때의 배열이네요(TX Data 와 Ground가 바뀐듯....)
분해해서 바꿔보려 했으나 6핀은 가능하나 8핀은 꼼꼼히 잘 봉인해주셔서 분해가 않되네요 ㅎㅎ
도면이 잘못된건가요 케이블이 잘못된건가요?
자꾸 들여다 보니까 공부가 되네요
mmsstv 정상 작동하는거 봐서 6핀데이타 커넥터는 제대로 작동하는데... 문제가 8핀 CAT 커넥터인듯하네요... 맞죠?^^
실폐하면 포장해서 OM님의 도움을 받아야 할것 같습니다.ㅠㅜ
우선 IF-150 매뉴얼이나, 리그의 매뉴얼에 표기된 컨넥터는 모두 리그의 뒷면.. 즉 컨넥터에서 납땜하는 면을 바라보았을 때의 모양입니다.
매뉴얼대로라면 좌측부터 리그 CAT TXD, RXD, GND 순입니다.

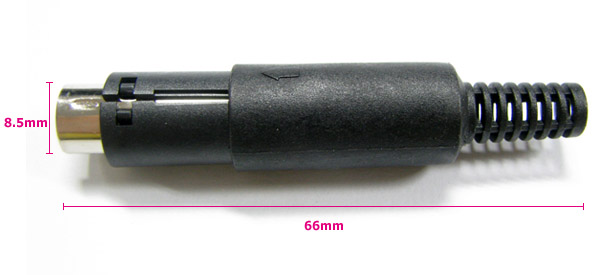

MINI-DIN 8P 후드가 한번 꽂으면 잘 분리가 되지 않습니다.
잘 뽑아서 확인해 보세요.
